تشغيل متحكم إلكتروني ببطارية فاكهة

تشغيل متحكم إلكتروني ببطارية فاكهة

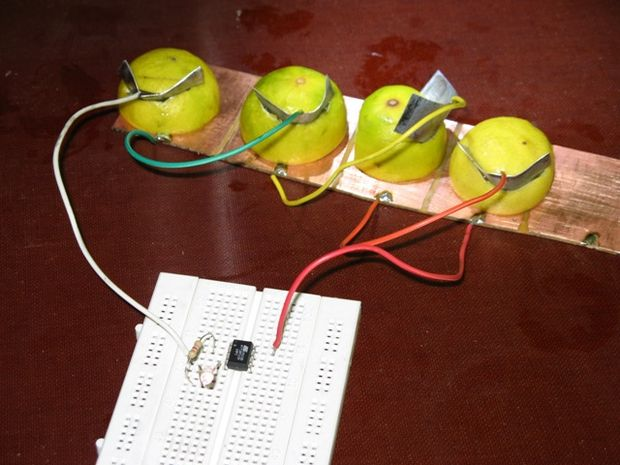

بعض الفواكه والخضر التي نأكلها يمكن أن تستغل كمصدر من مصادر الطاقة. وفي هذا المقال سنبين كيفية تشغيل متحكم (ميكروكنترولور) صغير بواسطة بطارية الحامض. تقديم توجد بعض الميكروكنترولورات التي تعمل على استهلاك ضئيل للطاقة. وفي هذا المقال سنتطرق إلى استخدام متحكم AVR صغير يدعى Tiny13V حيث أن الأنواع المنتهية بحرف V للمتحكمات AVR مصممة من أجل العمل بجهد كهربائي يصل إلى 1.8 فولط. تحضير بطارية الحامض من أجل تحضير البطارية نحتاج إلى بعض حبات الحامض من أجل إنجاز الإليكتروليت وقطع من النحاس والزنك من أجل الإليكترود. بالنسبة للنحاس سنستعمل صفيحة نحاسية وبالنسبة للزنك يمكن أن نحصل عليه من المسامير أو من أشياء أخرى. يمكنك أن تستخرج الزنك الموجود في البطاريات 1.5فولط. قم باستخراجها وتنظيفها. ثم قم بتلحيم سلك في قطعة الزنك كما ترى في الصورة جانبه. قم بتحضير ثلاثة منها. بعد ذلك قم بإيصال الأسلاك الموصولة بالقطع الزنكية بالصفيحة النحاسية كما ترى في الصورة التالية. الدارة الكهربائية والتركيب الدارة الكهربائية التي نريد إخضاعها للبطارية العضوية يسيرة الفهم وسهلة التركيب. قم بإيصالها بالبطارية كما ترى في الصورة التالية. البرمجة تمت برمجة الميكروكنترولور باستعمال البرمجة المتتالية للجهد العالي (HVSP: High voltage Serial Programming). بالنسبة لمعايير (fuse settings) هذه البرمجة فهي كالتالي: أما شيفرة البرنامج فهي قصيرة وبسيطة ومكتوبة باللغة C وهي كالتالي: شيفرة البرنامج
