سماعة الأذن الطبية
 |
سماعة الأذن الطبيةهي جهاز صوتي صغير، يمكن تركيبه على الأذن أو خلفها أو بداخلهاووظيفته تكبير الصوت لمساعدة ضعيف السمع وكبار السن على السمع.
|
سماعات الأذن الطبية

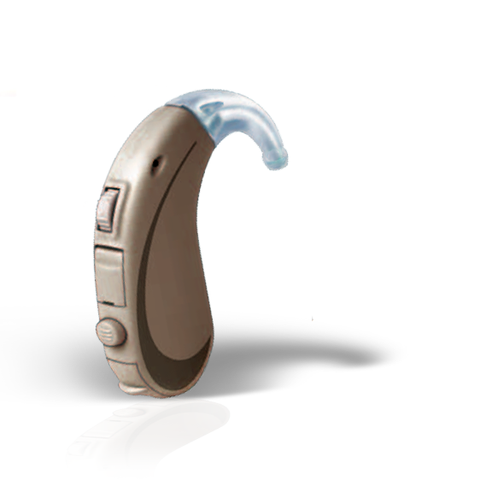

سماعة خلف الأذن
تركب تلك السماعات خلف الأذن. ومن أجل ذلك فإن السماعة تزود بجزء صغير ملائم للأذن ويُفصل تفصيلا ليناسب صاحبه. يمكن بذلك الجهاز معالجة عيوب عديدة للسمع حيث يسمح تصميمه في التركيب خلف الأذن بتزويده بغلكترونيات ذات ميزات مختلفة. تدعىبالإنجليزيةBehind-the-ear BTE.
|  |
وتوجد منها الأنواع الآتية:
ITE: يملأ نظام السمع الأذن الخارجية ويكون مرئيا . وبغرض الكمال الجمالي فيمكن تجهيزة باللون المناسب للبشرة.
ITC: في قناة الأذن، يغلق غلاف جهاز السمع قناة الأذن. وتثبت بحيث لا ترى إلا من زاوية كبيرة، وتبقى الأذن على طبيعتها خالية.
CIC: اختصار لكلمة Complete-In-Canal ومعناها "داخل القناة بالكامل " وينتهي الجهاز داخل قناة الأذن ولا يمكن رؤياه من الخارج.ويكون لذلك الجهاز خيط من النايلون بغرض إمكانية إزالته من الأذن.وهذا النوع لسماعة الأذن الغير ملحوظ على الإطلاق ويعمل ببطارية صغيرة جدا وتعتمد قدرتها على حجمها.
وهي تحتاج لتركيبه أن تكون قناة الأذن كافية الاتساع. ونظرا لعدم تهوية قناة الأذن عند تثبيت الجهاز يكثر فيه العرق مما يحتاج إلى صيانة بين الحين والآخر.
تستخدم أجهزة داخل القناة في حالات درجتي ضعف السمع البسيطة أو المتوسطة. أما في حالات ضعف السمع الشديد فيستحسن استعمال الأنواع الي تستعمل خارج قناة السمع.
| |
 | |
تجارة
ربما هي قلة الشركات المتخصصة في صناعة الأجهزة الطبية. ولعلك تجد فرصة غالية في مقالات موقع إصنعها التي تكشف لك عن بعض أسرار صناعة هذه الأجهزة بما فيها جهاز مقالنا هذا. وإذا كنت ممن يفكرون في إنشاء شركة خاصة بهم واستغلال المعلومات المتوفرة في المقال فإليك بعض الأسعار التي يباع بها هذا الجهاز حتى تعطيك فكرة عن المتاجرة به: | |
798 دولارا أمريكيا
أي ما يعادل:
6633 درهما مغربيا
5498 جنيها مصريا
2993 ريالا سعوديا
المصدر:
www.embracehearing.com
|  |
1297 دولارا أمريكيا
أي ما يعادل:
10780 درهما مغربيا
8935 جنيها مصريا
4864 ريالا سعوديا
المصدر:
www.embracehearing.com
|  |
1997 دولارا أمريكيا
أي ما يعادل:
16598 درهما مغربيا
13758 جنيها مصريا
7490 ريالا سعوديا
المصدر:
www.embracehearing.com
|  |
النموذج 1
الأجزاء الرئيسية
العربية
إنجليزية فرنسية |
الكمية
|
القيمة أو الصيغة
|
مقحل (ترانزستور)
Transistor |
2
|
BC547
|
1
|
BC557
| |
مقاومة
Resistor Resistance |
1
|
3.3 Ohm
|
2
|
10 KOhm
| |
1
|
220 KOhm
| |
1
|
330 KOhm
| |
مكثف
Capacitor Condensateur |
1
|
22 nF
|
1
|
10 uF,
Polarity | |
ميكروفون
Microphone |
1
| |
سماعات
Ear-piece Ecouteurs |
1
|
8 Ohm
|
بطارية
Battery Batterie |
1
|
1.5 Volt
|
زر كهربائي
Button Bouton |
1
|
للتشغيل
|
الدارة الكهربائية
تقوم هذه الداة على تحديد أصوات خافتة وتضخيمها لتخرج من مكبر صوتي 8أوم. تعمل هذه الدارة على 1.5 فولط.
|  |
النموذج 2
الأجزاء الرئيسية
العربية
إنجليزية فرنسية |
الكمية
|
القيمة أو الصيغة
|
مقحل (ترانزستور)
Transistor |
2
|
BC547
|
2
|
BC557
| |
صمام ثنائي
Diode |
2
|
1N4148
|
مقاومة متغيرة
Potentiometer |
1
|
10 KOhm
|
مقاومة
Resistor Resistance |
1
|
330 Ohm
|
1
|
470 Ohm
| |
1
|
1 KOhm
| |
1
|
6.8 KOhm
| |
2
|
8.2 KOhm
| |
1
|
47 KOhm
| |
1
|
120 KOhm
| |
مكثف
Capacitor Condensateur |
1
|
330 pF
|
1
|
100 nF
| |
2
|
47 uF, Polarity
| |
2
|
100 uF, Polarity
| |
ميكروفون
Microphone |
1
| |
سماعات
Ear-piece Ecouteurs |
1
|
8 Ohm
|
بطارية
Battery Batterie |
1
|
3 Volt
|
زر كهربائي
Button Bouton |
1
|
للتشغيل
|
الدارة الكهربائية
أما هذه الدارة فهي مصممة من أجل العمل على3 فولط.
|  |
النموذج 3
الأجزاء الرئيسية
العربية
إنجليزية فرنسية |
الكمية
|
القيمة أو الصيغة
|
مقحل (ترانزستور)
Transistor |
3
|
BC547
|
1
|
BC337
| |
صمام ثنائي
Diode |
1
|
1N4148
|
مقاومة متغيرة
Potentiometer |
1
|
22 KOhm
|
مقاومة
Resistor Resistance |
1
|
100 Ohm
|
1
|
1.5 KOhm
| |
1
|
3.9 KOhm
| |
1
|
4.7 KOhm
| |
2
|
10 KOhm
| |
1
|
100 KOhm
| |
1
|
1 MOhm
| |
مكثف
Capacitor
Condensateur
|
2
|
100 nF
|
2
|
1 uF, Polarity
| |
1
|
10 uF, Polarity
| |
1
|
100 uF, Polarity
| |
مصدح (ميكروفون)
Microphone |
1
| |
سماعات
Ear-piece Ecouteurs |
2
|
16 Ohm
|
بطارية
Battery Batterie |
1
|
3 Volt
|
زر كهربائي
Button Bouton |
1
|
للتشغيل
|
الدارة الكهربائية
 |
هذه الدارة أيضا مصممة من أجل الإشتغال بجهد 3 فولط وتولد صوتا ثابتا.
|
تصميم الجهاز
لا بد من قراءته
من فضلك اضطلع على المقالات الثلاث التالية ولو بنظرة خاطفة إذ أنها مهمة في تحويل الدارات الكهربائية إلى بطاقات إلكترونية بمهنية عالية وبصنع يدك فقط:
الشرائح الإليكترونية 1– الشرائح الإليكترونية 2تحويل الدارات إلى بطاقات إليكترونية |
التصميم الهندسي
أولا وقبل كل شيء، يلزمك اختيار مركبات إلكترونية صغيرة القد.
ثانيا، يجب أن تحدد نوع سماعة الأذن الطبية التي تود صنعها، وستجد ذلك مشروحا في بداية المقال.
ثالثا، قد تضطر إلى صنع البطاقة الإلكترونية التي ستمثل إحدى الدارات أعلاه باستعمال المعلومات الواردة في المقال الثالث في لا بد من قرائته.
رابعا، بخصوص صندوق الجهاز، فليس من السهل صنعه يدويا، بل ستحتاج لتصميمه باستعمال إحدى برامج ثلاثيات الأبعاد (كـ AutoCAD) لتصميم الشكل الذي يعجبك.
خامسا، من أجل تنفيذ الجهاز على أرض الواقع سيتوجب عليك استعمال طابعة ثلاثية الأبعاد وإن لم تمتلك واحدة فيمكنك أن تسأل أحدهم أو تبحث عن شركة تنجز لك ما تريد على شبكة الإنترنت.
|  |
 |
