مكعب الصمامات الضوئية
 |

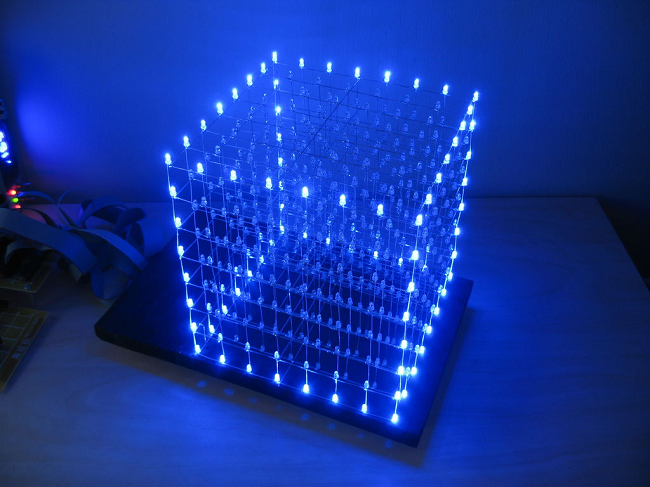

لعل من بين أجمل مشاريع الصمامات الضوئية هو صنع المكعب الضوئي الساحر. نريك في هذا المقال القصير كيف يمكنك فعل ذلك ببساطة.
|
الأجزاء الرئيسية
العربية
إنجليزية فرنسية |
الكمية
|
القيمة أو الصيغة
|
المؤقت 555
555 Timer
|
1
| |
عداد زوجي بـ 14 زوجا
14-stage Binary counter
Compteur binaire en 14 phases |
1
|
4020
|
مقاومة
Resistor Resistance |
1
|
33 KOhm
|
مكثف
Capacitor Condensateur |
1
|
10 uF, Polarity
|
صمام ضوئي
LED |
27
|
أبيض أو أي لون
|
الدارة الكهربائية
 |
تقوم هذه الدارة بتشغيل مكعب ثلاثي (أي مصفوفة 3×3×3) المتكون من 27 صماما ضوئيا ابيضا.
المركب الإليكتروني4020 عبارة عن عداد زوجي ذي 14 شوطا، واستعملنا 9 مخارج منه فقط. سيقوم كل مخرج بتشغيل 3 صمامات ضوئية الموصولة على التوالي.
رغم أن من الشائع استعمال المقاومات الكهربائية مع الصمامات الضوئية على التوالي من أجل حمايتها من التيار الكهربائي، إلا أننا أزلناها من هذه الدارة نظرا لأن شدة التيار الناتجة من المركب 4020 لا تتجاوز 15 ميليأمبير في كل مخرج. يقوم هذا المركب بجعل مكعب الصمامات يتغير بـ 512 حالة لتتكرر مرة أخرى وأخرى إلى أن يتم توقيف عمل الدارة.
|
لا بد من قراءته
من فضلك اضطلع على المقالات الثلاث التالية ولو بنظرة خاطفة إذ أنها مهمة في تحويل الدارات الكهربائية إلى بطاقات إليكترونية بمهنية عالية وبصنع يدك فقط:
اصنعها إليكترونيا – الشرائح الإليكترونية 1اصنعها إليكترونيا – الشرائح الإليكترونية 2اصنعها إليكترونيا – تحويل الدارات إلى بطاقات إليكترونية |
من التصميم إلى التركيب
يمكنك أن تنفذ الدارة على لوحة مثقبة مباشرة كما هو مشروح في المقال الأول في لا بد من قراءته. وإذا أردت أن تنجزها باحترافية أكبر فاستعن بالمعلومات الواردة في المقال الثالث ثم الأول لتخرجها على شكل لوحة مطبوعة وجميلة.
|  |
 | |
 | |
مصطلحات المقال
العربية
|
الإنجليزية
|
الفرنسية
|
المؤقت
|
Timer
|
Timer
|
عداد زوجي
|
Binary Counter
|
Compteur binaire
|
شوط
|
Stage
|
Phase
|
مخرج
|
Output
|
Sortie
|
على التوالي
|
Serial
|
En serie
|
