هل فكرت يوما في كيف يمكنك التكلم عن طريق الأشعة الليزرية؟ خلال 15 دقيقة  التي يستغرقها إنجاز هذا المشروع تصبح قادرا على تحقيق هذا الأمر.

---

المبدأ

تعتمد هذه التقنية على أجزاء بسيطة من مؤشر ليزري وميكروفون وغيرها.  حيث أن الإشارة  الصوتية تنطلق من الميكروفون وحسب قوتها تغير من الطاقة المغذية لليزر.  أي أن الشعاع الليزري تتغير قوته أيضا بحسب قوة الموجة الصوتية الأصلية.

عند الجهة الأخرى، جهة المستقبل، توجد خلية شمسية أو مقاومة ضوئية تعمل  على تحويل الأشعة القادمة إلى الموجة الصوتية الأصلية فتلتقطها أذن المستمع.  كما أن هذه التقنية خصوصية بامتياز، أي أن الذي يستطيع سماع الصوت هو المخاطب فقط.

---

الأجزاء الرئيسية

المرسل

العربية إنجليزية فرنسية	الكمية	القيمة أو الصيغة
مؤشر ليزري Laser pointer Pointeur Laser	1
صمام ضوئي LED	1	2-lead bicolor
مصدح (ميكروفون) Microphone	1	بكابله ومقبسه
بطارية Battery Batterie	1	9V
أسلاك كهربائية Wire Cables Electriques	بعض
محول كهربائي Transformer, audio output Transformateur Audio	1	1kΩ primary coil, 8Ω secondary

المستقبل

العربية إنجليزية فرنسية	الكمية	القيمة أو الصيغة
مقاومة ضوئية Photoresistor Photoresistance	1	CdS
مقاومة Resistor Resistance	1	220Ω
سماعة كريستالية Crystal earphone Ecauteur en crystale	1
بطارية Battery Batterie	1	9V
أسلاك كهربائية Wire Cables Electriques	بعض
راديو صغير Amplifier, mini, portable Petit Radio	1

---

صنع المرسل

تحضير المؤشر

ينصح أولا بفحص المؤشر الليزري.

قم بنزع البطاريات الصغيرة من جسم المؤشر ثم صله بالبطاريات العادية.

إذا لم يشتغل المؤشر قم بقلب القطبية وحاول مرة أخرى.

الدرة الكهربائية للمرسل

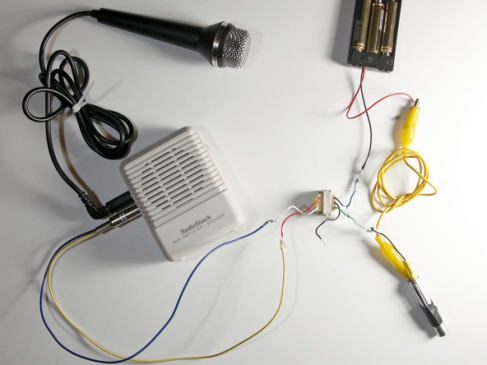

قم باتباع ما في الدارة الكهربائية وصل المؤشر بباقي الأجزاء الأخرى.

• بالنسبة للصمام الضوئي الثنائي اللون (bicolor LED)، فصله بالقطب ذي1kΩللمحول الكهربائي. بالنسبة لنا في هذا المحول فقد كان هو السلك الأخضر.
• وحيث أننا نستعمل الصمام الضوئي الثنائي اللون (bicolor LED)، فإنه لا حاجة لأن تقلق عن شأن قطبيته. قم بتركيبه كيف تشاء.

في نفس جهة المحول أكمل وصل السلكين المتبقين بالبطارية.

إنهاء صنع المرسل

قم باستكمال الدارة السابقة بحيث توصل السلكين المتبقيين (8Ω) من الجهة الأخرى بقابس السماعة.

هذا ما كان، قم بإحضار ميكروفون أو من الأحسن راديو صغير أو حاسوب ثم ضع قابس السماعة في مكانه حتى يكون هذا الجهاز مصدر الصوت (أي يلعب دور المرسل).

وهكذا نكون قد انتهينا من إنجاز جهاز الإرسال.

---

صنع المستقبل

بالنسبة للمستقبل فهو يعتبر بسيط جدا، قم بإيصال بطارية 9 فولط بالمقاومة الضوئية والسماعة، بحيث، تكون كل من البطارية والسماعة والمقاومة الضوئية على التوازي.

• تقوم الخلية الضوئية بتغيير مقاومتها حسب كمية الضوء الضاربة لها.
•  إيصالها مع البطارية يمثل الخلية الضوئية.

بالنسبة للمقاومة 220Ω، فهي موصولة على التوالي مع البطارية من أجل
التقليل من استهلاك الطاقة والحيلولة دون رفع درجة حرارة المقاومة الضوئية.

---

امتحان التقنية

نقوم بامتحان الجهاز بإرسال إشارات صوتية من الراديو بحيث يتم سماعها في الغرفة فقط.

قم بتشغيل المذياع واخفظه حتى لا تكاد تسمع الصوت الصادر منه.
حينها قم بإيصال قابس السماعة بالمذياع.

قم بتوجيه المؤشر في اتجاه الخلية الضوئية للمستقبل ثم ضع السماعة في أذنك.

عند سماعك للصوت قم بحجز شعاع الليزر بيدك وانظر ما سيرى.

من أجل بعث رسالات صوتية سرية، قم بتحويل المحول من المستقبل
إلى المرسل وثبت الميكروفون. بهذا تكن مستعدا لكن احذر
 مع حجم الصوت من أجل حماية الليزر.
