بطاقة تشغيل بزر ضغط

بطاقة تشغيل بزر ضغط

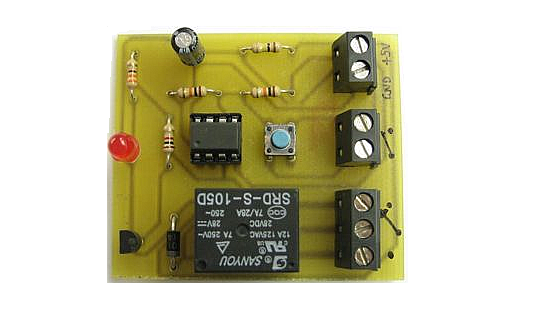

يصف هذا المقال صنع بطاقة بزر ضغط واحد لتشغيل وإطفاء الأجهزة. تقديم قد يكون من السذاجة أحيانا إضاعة الوقت في صنع بطاقة لها نفس مهام قاطع التيار الكهربائي. لكن، يمكنك استغلال مثل هذه البطاقة وتطويرها إلى نسخة قابلة للتحكم باشتغال الأجهزة وإيقافها عن بعد مثلا. أهم عناصر هذه البطاقة هي المؤقت 555 والمرحل وزر الضغط. هذه البطاقة عن تطبيق مباشر لهذه المركبات الإليكترونية. الأجزاء الرئيسية العربية إنجليزية فرنسية الرمز في الدارة الكهربائية الكمية القيمة أو الصيغة مؤقت Timer IC1 1 NE555 زر ضغطي Pushbutton Bouton Poussoire S1 1 مقحل (ترنزستور) Transistor J1 1 2N3904 صمام ضوئي LED RED_LED 1 صمام ثنائي Diode D1 1 1N4004 المرحل Relay Relais K1 1 مكثف Capacitor Condensateur C1 1 1-10 uF مقاومة Resistor Resistance R1 1 1 KOhm R3, R2 2 10 KOhm R4 1 100 KOhm R5 1 330 Ohm موصل Connector Connecteur X1, X2 2 بمدخلين X2 1 بثلاثة مداخل الدارة الكهربائية يمكنك تحميلها بصيغ أخرى كذلك Eagle format أو PDF format. يعتبر المؤقت 555 هو القلب النابض لهذه الدارة، وتم وضعه فيها بحيث يغير الحالة حسب المرة التي ضغط فيها الزر. ترتوي الدارة بتغذية كهربائية جهدها هو 5 فولط وتم إدماج رؤوس في البطاقة من أجل ربطها مع الأجهزة المراد التحكم بها بهذه الطريقة. وأضيفَ الصمام الضوئي من أجل معرفة حالة الدارة عند الضغط على الزر. عند الضغط على الزر S1 يتم تنشيط المرحل. والمربطين 2 و 6 للمؤقت 555 مزودان بنصف الجهد الكهربائي للدارة. عندما يتم تنشيط مربط الخرج 3 للمؤقت، يتم أيضا شحن المكثف C1 والعكس بالعكس. عندما يتم الضغط على الزر يظهر جهد المكثف على المربطين 2 و 6 ويغير مربط الخرج 3 الحالة كما يتغير أيضا جهد المكثف. وبالتالي فإنه إذا كان الخرج مرتفعا (5 فولط) يصبح للمكثف أيضا 5 فولط. عندما يتم الضغط على الزر يصبح المربط 3 منخفضا وبالتالي يكون للمكثف 0 فولط، وعندما يتم الضغط عليه مرة أخرى يرتفع الجهد في الخرج مرة أخرى وبالتالي نحصل على آلية الضغط المتناوب. عندما يكون الخرج مرتفعا يجري الترنزستور T1 تيارا وكنتيجة ينغلق المرحل (Relay, Relais) والعكس بالعكس أيضا. ويستعمل الصمام الثنائي D1 من أجل حماية الترنزستور من الرجوع العكسي للتيار عندما ينفتح المرحل. أحد سلبيات هذه الدارة أنه عند إيصال الطاقة الكهربائية لها يشتغل المرحل أيضا. ولحل هذا المشكل يمكنك أن تراجع المرجع الثاني أسفل المقال في فقرة المراجع.
